Eingabealphabet E: {s,k} , für streicheln und knuffen
Zustandsmenge Z: {ZF, ZZ, ZW} für friedfertig, zweifelnd, wütend
Ausgabealphabet A: {w,b} für wedeln, bellen

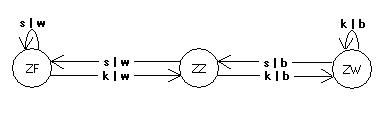

Zustandsgraph
Zustandstabelle
|
Eingabe ---> Zustand |
s (streicheln) | k (knuffen) |
| ZF (friedfertig) | ZF | w | ZZ | w |
| ZZ (zweifelnd) | ZF | w | ZW | b |
| ZW (wütend) | ZZ | b | ZW | b |
